一、游泳池恒温加热系统安装实例
泳池加热恒温热泵机组可应用于公众泳池、私家泳池、沐浴、SPA等场所。超低温泳池加热恒温热泵系列机组可用在北方地区冬季使用。冬天热泵是以制冷剂为热媒,在空气中吸收热能(在蒸发器中间接换热),经压缩机将低温位的热能提升为高温位热能,加热系统循环水(在冷凝器中间接换热),夏天热泵是以制冷剂为冷媒,在空气中吸收冷量(在冷凝器中间接换热),经压缩机将高温位的热能降低为低温位冷能,制冷系统循环水(在蒸发器中间接换热),从而使不能直接利用的热能(冷能)再生为可直接利用的热能(冷能),得到了只消耗少量电能,而获得2~6倍于输入功率的节能回报。

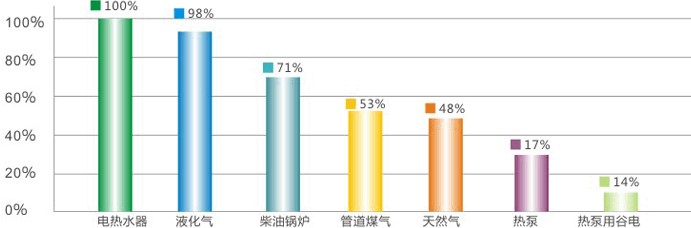

高效节能 采用热泵技术,机组直接加热泳池水,全年平均能效高达5.0,与传统的加热方式(锅炉+板式换热器)相比,运行费用可节省65%~80%
公众泳池、私家泳池、沐浴、SPA等场所加热恒温过程受环境温度、进水温度、补充水量、表面积及池壁传热等因素有影响。在室外温度较低时,泳池水对外散发大量热量,池水温度降低快,池水加热所需耗热量较大。根据这一复杂的过程,下面以某工程项目作为例子,对公众泳池、私家泳池、沐浴、SPA等场所加热恒温的计算及费用进行分析参考。
二、超低温泳池热泵系统设计方案
1.燃气〔电气〕热力工程规范
2.建筑防火设计规范GBJ16-87
3.建筑给水排水设计规范GBJ15-88
4.工业金属管道设计规范GB501356-2000
5.工业循环冷却水处理设计规范
6.城市区域环境噪声标准
四、设计思路
1、整个工程采用西莱克超低温泳池热泵机组来完成热水恒温加热。
2、机组安装采用水泥加减振措施安装,确保使用寿命及振动噪声。
五、设备选型
泳池热水加热设备的计算,主要依据水量的热负荷、日常负荷来确定,同时也是对热水供应系统进行设计和计算的主要依据,根据该游泳池水温要求,结合西莱克超低温泳池热泵机组的产品特点,本着节省设备投资及运行费用考虑。
选用:
1.西莱克超低温LSQ25RP机组6台,-7℃工况下单机每小时的制热量为92kW、输入功率23.7kW,总产热量552kW。在冬天-15℃工况下,单机每小时的制热量为60kW,总产热量360kW。出回水管联接入泳池,不管是冬夏两季,初次加热还是恒温过程,均能满足设计及性能要求。
2.机组设有温度自动调节装置,可以根椐不同的气温要求调节15℃-45℃的水温。
六、有关运行数据计算
1、热负荷计算
1)一次性冲击负荷(初次加热或换水)
应以冬季-15℃的工况计算,自来水温度取最低值:4℃;换水周期48小时,则每小时所需制热量为:
P2h=1.15×V×(t2-t1)×1000/(860×48)=1.15×563×(28-4)×1000/860÷48 =376.4kw
2)日常负荷:
(1)弥补散热损失负荷:当泳池水温降为27℃时,每平方米的池水散热量约为200W/m2;即每小时的散热负荷Ph1=375 W/m2×200 m2÷1000=75kW。
(2)补水补热负荷:以每日补水量为5%的池容积计,冬季-15℃工况冷水温度为4℃时,每小时补水补热负荷:
泳池加热恒温热泵机组可应用于公众泳池、私家泳池、沐浴、SPA等场所。超低温泳池加热恒温热泵系列机组可用在北方地区冬季使用。冬天热泵是以制冷剂为热媒,在空气中吸收热能(在蒸发器中间接换热),经压缩机将低温位的热能提升为高温位热能,加热系统循环水(在冷凝器中间接换热),夏天热泵是以制冷剂为冷媒,在空气中吸收冷量(在冷凝器中间接换热),经压缩机将高温位的热能降低为低温位冷能,制冷系统循环水(在蒸发器中间接换热),从而使不能直接利用的热能(冷能)再生为可直接利用的热能(冷能),得到了只消耗少量电能,而获得2~6倍于输入功率的节能回报。
高效节能 采用热泵技术,机组直接加热泳池水,全年平均能效高达5.0,与传统的加热方式(锅炉+板式换热器)相比,运行费用可节省65%~80%
公众泳池、私家泳池、沐浴、SPA等场所加热恒温过程受环境温度、进水温度、补充水量、表面积及池壁传热等因素有影响。在室外温度较低时,泳池水对外散发大量热量,池水温度降低快,池水加热所需耗热量较大。根据这一复杂的过程,下面以某工程项目作为例子,对公众泳池、私家泳池、沐浴、SPA等场所加热恒温的计算及费用进行分析参考。
二、超低温泳池热泵系统设计方案
-
工程概况
东北某游泳池,长25m、宽15m、平均深1.5m,面积375m2,容积约:563m3。 -
设计参数
1. 设计计算基本参数:〔气象参数〕
1)池水温度恒温28℃。
2)冬季室外按-15℃,进水温度4℃
1.燃气〔电气〕热力工程规范
2.建筑防火设计规范GBJ16-87
3.建筑给水排水设计规范GBJ15-88
4.工业金属管道设计规范GB501356-2000
5.工业循环冷却水处理设计规范
6.城市区域环境噪声标准
四、设计思路
1、整个工程采用西莱克超低温泳池热泵机组来完成热水恒温加热。
2、机组安装采用水泥加减振措施安装,确保使用寿命及振动噪声。
五、设备选型
泳池热水加热设备的计算,主要依据水量的热负荷、日常负荷来确定,同时也是对热水供应系统进行设计和计算的主要依据,根据该游泳池水温要求,结合西莱克超低温泳池热泵机组的产品特点,本着节省设备投资及运行费用考虑。
选用:
1.西莱克超低温LSQ25RP机组6台,-7℃工况下单机每小时的制热量为92kW、输入功率23.7kW,总产热量552kW。在冬天-15℃工况下,单机每小时的制热量为60kW,总产热量360kW。出回水管联接入泳池,不管是冬夏两季,初次加热还是恒温过程,均能满足设计及性能要求。
2.机组设有温度自动调节装置,可以根椐不同的气温要求调节15℃-45℃的水温。
六、有关运行数据计算
1、热负荷计算
1)一次性冲击负荷(初次加热或换水)
应以冬季-15℃的工况计算,自来水温度取最低值:4℃;换水周期48小时,则每小时所需制热量为:
P2h=1.15×V×(t2-t1)×1000/(860×48)=1.15×563×(28-4)×1000/860÷48 =376.4kw
2)日常负荷:
(1)弥补散热损失负荷:当泳池水温降为27℃时,每平方米的池水散热量约为200W/m2;即每小时的散热负荷Ph1=375 W/m2×200 m2÷1000=75kW。
(2)补水补热负荷:以每日补水量为5%的池容积计,冬季-15℃工况冷水温度为4℃时,每小时补水补热负荷:
